美國進口Dytran 5335 振動傳感器
種類：振動傳感器
類型：電荷型
規格：30.18 x 19.3 mm
型號：5335
應用范圍：高溫工業振動監測、高溫渦輪振動測量、通用高溫監測
產品介紹
Dytran 5335，高溫混合振動監測系統，由成對的差分電荷型加速計傳感器和串聯微型差分電荷放大器組成，通過恒流2線（IEPE）電源單元運行，并通過硬線電纜連接為一個測振系統。 Dytran 5335通過一根18英寸長的硬線電纜（SiO2）連接到電荷放大器的輸入端，硬線電纜絕緣。硬線電纜總成不受測量點高溫的影響。 5335采用外殼隔離設計，避免EMI/接地回路干擾，氣密封裝，在高濕度和骯臟環境中可靠運行。行業標準的三螺栓安裝、不銹鋼結構，在高達+900°F（+482°C）的溫度下運行極為穩定。
產品特性
不銹鋼
電氣隔離
內置差分放大器
+900 °F(+482 °C)工作溫度
IEPE和電荷輸出相結合
規格參數
|
量程 |
±500 g |
|
靈敏度 |
10 mV/g |
|
頻率響應 |
4.8 to 1400 Hz |
|
線性 |
±2 % F.S. |
|
工作溫度 |
高達482 ℃ |
|
固有頻率 |
35 kHz |
|
連接 |
D38999/25YA98PA |
|
重量 |
400 g |
|
安裝 |
8-32 UNC-2A S螺釘 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

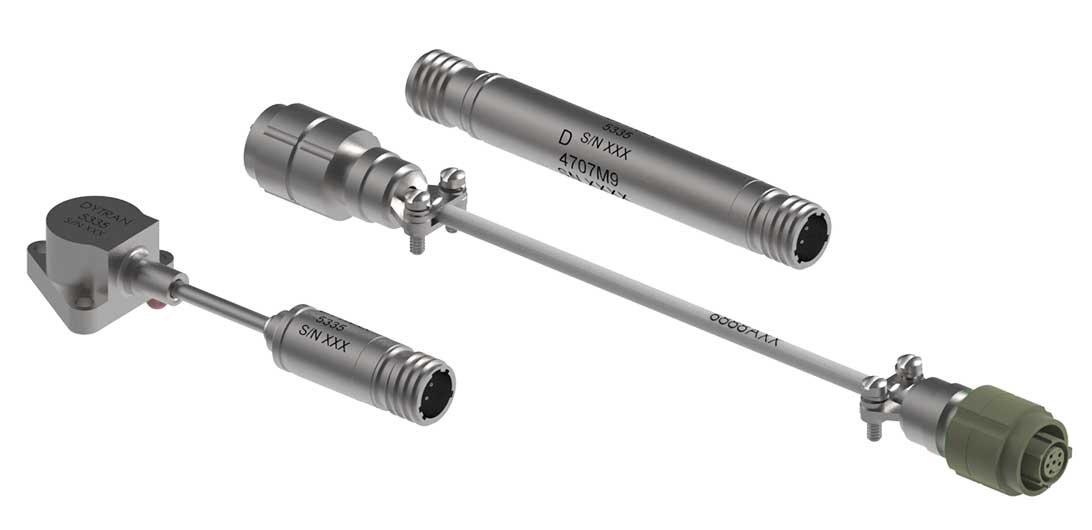

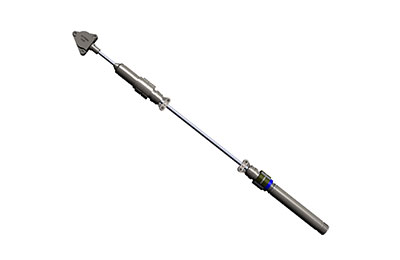

產品細節圖
產品應用圖
